ЩМК12С| Прибор контроля качества электроэнергии
Цена по запросу
Новинка
Прибор контроля показателей качества электроэнергии ЩМК120С - это современный многофункциональный анализатор качества электроэнергии, предназначенный для непрерывного измерения всех параметров трехфазных сетей переменного тока, а так же показателей качества электрической энергии и контроля их соответствия установленным нормам.
Подробности
Характеристики
Климатическое исполнение
—
УХЛ3.1
Вес, кг
—
0,7
Цены по запросу
ЩМК12С| Прибор контроля качества электроэнергии
Цена по запросу
Доставка в срок
Доставка по России и СНГ
Гарантия качества
Весь товар сертифицирован
Сделано в России
100% российское производство

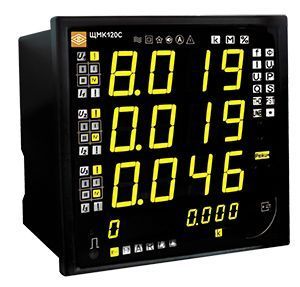

Прибор контроля показателей качества электроэнергии ЩМК120С
– измерения напряжения и силы переменного тока;
– измерения, контроля и регистрации основных параметров электрической энергии до 50-й гармоники в однофазных двухпроводных и трехфазных трехпроводных и четырехпроводных электрических сетях и системах электроснабжения переменного тока с номинальной частотой 50 Гц;
– измерения, регистрации и учета активной и реактивной электрической энергии за установленные интервалы времени в трехфазных сетях переменного тока (включая технический и коммерческий учет активной и реактивной электроэнергии) в соответствии с требованиями для счетчиков активной энергии класса 0,2S и требованиями для счетчиков реактивной энергии класса 1;
– измерения и контроля показателей качества электроэнергии по классу А и их статистической обработки с отображением результатов измерений на экране прибора и предоставления их в цифровой форме.
Поддержка протоколов цифровой подстанции МЭК 61850-8-1, МЭК 61850-9-2!
Реализация протокола МЭК 61850-8-1 подтверждена международным сертификатом DNV GL (КЕМА).
Тип прибора | Габаритные размеры, мм | Масса, кг, не более |
ЩМК120С | 120х120х93 (без защитной крышки), 120х120х103 (с крышкой) | 0,7 |
Примечание: задняя защитная крышка поставляется в комплекте. |
Параметры учета электроэнергии | Погрешность измерений |
Активная энергия принятая (A+) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам) |
В соотв. с классом точности 0,2S по ГОСТ 31819.22 |
Активная энергия отданная (A–) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам) |
В соотв. с классом точности 0,2S по ГОСТ 31819.22 |
Активная энергия суммарная ((A+)+(A–)) по n-ому (n = 1, 2, ..., 8, 0 - суммарно по тарифам) | В соотв. с классом точности 0,2S по ГОСТ 31819.22 |
Реактивная энергия по r-ому квадранту (Qr) (r = 1, 2, 3 или 4) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам) |
В соотв. с классом точности 1,0 по ГОСТ 31819.23 |
Реактивная энергия принятая (R+ = Q1+Q2) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам) | В соотв. с классом точности 1,0 по ГОСТ 31819.23 |
Реактивная энергия отданная (R– = Q3+Q4) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам) | В соотв. с классом точности 1,0 по ГОСТ 31819.23 |
Реактивная энергия суммарная ((R+)+(R–)) по n-ому тарифу (n = 1, 2, ..., 8, 0 - суммарно по тарифам) | В соотв. с классом точности 1,0 по ГОСТ 31819.23 |
Параметры качества электроэнергии |
Диапазон измерений |
Предел погрешности измерений* |
Среднеквадратическое значение напряжения (U), В | (0… 200) % Uном | γ = ±0,1 % |
Положительное отклонение напряжения (δU(+)), % ** | (0…100) % | Δ = ±0,1 |
Отрицательное отклонение напряжения (δU(–)), % ** | (0…90) % | Δ = ±0,1 |
Частота (f), Гц | (42,5…57,5) Гц | Δ = ±0,01 |
Отклонение частоты (Δf), Гц | (-7,5…7,5) Гц | Δ = ±0,01 |
Кратковременная доза фликера (Pst), отн.ед. | (0,2…10) | δ = ±5 % |
Длительная доза фликера (Plt), отн.ед. | (0,2…10) | δ = ±5 % |
Коэффициент n-ой гармонической составляющей напряжения до 50 порядка (KU(n)), % *** | (0,05…30) |
Δ = ±0,05 (KU(n) < 1 %) |
δ = ±5,0 % (1%≤KU(n)<30%) |
||
Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) (KU), % | (0,1…30) |
Δ = ±0,05 (0,1%≤ KU <1%) |
δ = ±5,0 % (1%≤ KU <30%) |
||
Коэффициент несимметрии напряжений по обратной последовательности (K2U), % | (0…20) | Δ = ±0,15 |
Коэффициент несимметрии напряжений по нулевой последовательности (K0U), % | (0…20) | Δ = ±0,15 |
Длительность провала напряжения (Δtп), с | (0,02…60) с | Δ = ±0,02 |
Глубина провала напряжения (δUп), % | (10…99) % | Δ = ±0,2 |
Длительность прерывания напряжения (Δtпрер), с | (0,02…60) с | Δ = ±0,02 |
Длительность временного перенапряжения (Δtпер.), с | (0,02…60) с | Δ = ±0,02 |
Коэффициент временного перенапряжения (Kпер), отн.ед. | (1,1…2,0) | Δ = ±0,002 |
*Обозначение погрешностей: Δ – абсолютная; δ, % – относительная; γ, % – приведенная ** Относительно Uн равного номинальному Uн или согласованному Uсогл значению напряжения по ГОСТ 32144 *** Номер гармонической подгруппы n от 2 до 50 порядка в соответствии с ГОСТ 30804.4.7 |
Отображение информации | |
Светодиодная индикация (единичные и семисегментные индикаторы) |
- 3 блока семисегментных индикаторов (по 4 индикатора в блоке); - единичные светодиодные индикаторы для отображения единиц измерения, отличительных индексов и знаков отображаемых параметров Высота знака: 20 мм. В нижней части лицевой панели присутствует ряд семисегментных индикаторов, обеспечивающих отображение текущих величин накопительных итогов по каждому тарифу и суммарно по всем тарифам, номера текущего тарифа, дату и время. |
Телеизмерение | |
Входной сигнал |
Аналоговый входной сигнал: А: 1, 5, I/1, I/5 (от 0 до 1,5∙Iном) В: 100, 400, U/100 (от 0 до 2,0∙Uном) Номинальное значение напряжения: 57,73/230 В - фазное, 100/400 В – междуфазное Частота измерений входного сигнала тока/напряжения: от 42,5 до 57,5 Гц |
Цифровой входной сигнал МЭК 61850-9-2 (SV256) | |
Время измерения | 0,2 сек. (ток и напряжение), 1 сек. (частота) |
Гальваническая развязка по цепи питания (основного или резервного) и по входным цепям | Есть |
Входное сопротивление по токовым цепям, не более: по цепям напряжения, не менее: |
0,02 Ом (1 А, 5 А) 0,4 MOм (100 В), 1,6 MOм (400 В) |
Интерфейсы связи | |
RS485 |
Количество: 2; протоколы: Modbus RTU, МЭК 60870-5-101 Скорость обмена по интерфейсу: 200, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/сек. |
Ethernet |
Количество: 2; Ethernet 10/100BASE-TX (разъем RJ45) или Ethernet 100BASE-FX (разъем ST) Протоколы: МЭК 60870-5-104, Modbus TCP, МЭК 61850-8-1 (MMS)*, МЭК 61850-9-2 (SV) - опция |
Удаленный человеко-машинный интерфейс | HTTP (встроенный web-интерфейс) с доступом по IP-адресу прибора |
Интеграция в систему контроля показателей качества электроэнергии | HTTP (интеграция в программный пакет визуализации и контроля показателей качества электроэнергии, поставляемый в комплекте с устройством) |
Интеграция во внешние системы: телеизмерений, телемеханики, АСУ ТП, СМиУКЭ, АСКУЭ | МЭК 60870-5-104, МЭК 61850-8-1 (MMS), Modbus TCP, МЭК 60870-5-101, Modbus RTU |
Для ЩМК120С: оптический локальный интерфейс типа «оптопорт» (ГОСТ IEC 61107-2011), испытательный импульсный выходной интерфейс | |
Часы реального времени | |
Синхронизация времени |
NTP (RFC 5905)/PTP (IEEE `1588); погрешностью хода часов не более ±1 сек. в сутки; при отсутствии внешнего питания обеспечивается возможность функционирования часов в течение не менее 15 суток |
Журнал событий / хранение результатов измерений | |
Журналы событий |
– журнал системных событий – до 1000 событий с автоматической перезаписью более ранних событий при достижении максимума; – журнал событий качества электроэнергии – до 100 тыс. событий с автоматической перезаписью более ранних событий при достижении максимума |
Хранение результатов измерений |
Во внутренней энергонезависимой памяти измеренных значений ПКЭ; циклический буфер хранения профилей всех величин с глубиной хранения - не менее 90 суток (2160 часов) с автоматической перезаписью более ранних записей после исчерпания свободного места; интервалы времени: 10 с (частота и отклонение частоты), 2 часа (длительная доза фликера), 10 мин (напряжение, ток, мощность, активная/реактивная энергия и прочие показатели КЭ); запись в формате табличных файлов |
Протокол испытаний электрической энергии | В соответствии с ГОСТ 32144-2013 за любой временной интервал не менее 90 суток |
Питание | |
Напряжение питания |
- основное: 220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока); - резервное («РЕЗЕРВ»): 220ВУ (от 90 до 264 В переменного тока частотой (50 ± 0,5) Гц или от 130 до 370 В постоянного тока) |
Мощность потребления от цепи питания, не более |
10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц, 10 Вт при питании от источника постоянного тока |
Перепрограммирование прибора (настройка) | |
Перепрограммирование |
- через программу «Конфигуратор» (интерфейсы RS485, Ethernet), - через web-интерфейс, - с помощью кнопок управления на передней панели (для регулировки яркости свечения индикаторов и/или выбора отображаемых параметров и управления режимами учета) Параметры перепрограммирования описаны в Руководстве по эксплуатации приборов. |
Условия эксплуатации | |
Рабочий диапазон температур | От -40 до +55 °С (относительная влажность 90 % при +30 °С) |
Степень защиты | IP51 |
Устойчивость к мех. воздействиям | Группа 4 по ГОСТ 22261-94 |
Уровень индустриальных помех | ГОСТ 30805.22-2013 для оборудования класса А |
Монтаж | В щит |
Сечение проводов, подключаемых к клеммам, не более | До 2,5 мм² |
Надежность и гарантия | |
Межповерочный интервал | 10 лет |
Гарантийный срок эксплуатации | 36 мес. |
Средний срок службы, не менее | 30 лет |
Средняя наработка на отказ | 250000 ч |
* реализация протокола МЭК 61850-8-1 подтверждена международным сертификатом DNV GL (КЕМА) |
Форма заказа |
ЩМКа – b – с – d – e – f – g – h – i а – тип прибора в зависимости от габаритов: – ЩМК120С для габаритного размера 120×120 мм (прибор с функцией коммерческого учета электроэнергии); b – номинальное напряжение аналоговых измерительных входов напряжения: - линейное напряжение – 100 В, 400 В; - U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В); - x – указывается при отсутствии у прибора аналоговых измерительных входов напряжения (прибор ЩМК без аналоговых измерительных входов); c – номинальный ток (аналоговых измерительных входов тока): – фазный ток – 1,0 А; 5,0 А; – I/1; I/5 – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А); – x – указывается при отсутствии у прибора аналоговых измерительных входов тока (прибор ЩМК без аналоговых измерительных входов) (всегда указывать, если у прибора также отсутствуют аналоговые измерительные входы напряжения, т.е. при b = x); d – условное обозначение основного интерфейса Ethernet: – 2REО – наличие двух интерфейсов Ethernet («optics», «оптика») – только для ЩМК120С; – 2REC – наличие двух интерфейсов Ethernet («copper», «витая пара») – только для ЩМК120С; е – условное обозначение наличия дополнительного интерфейса RS485: – 2RS – наличие двух интерфейсов RS485 (всегда указывать для ЩМК120С); f – условное обозначение схемы измерения: – 3П – для трехпроводной схемы подключения, – 4П – для четырехпроводной схемы подключения; – x – указание конкретной схемы подключения отсутствует (всегда указывать для прибора без аналоговых измерительных входов напряжения и тока (при b = x и с = x); g – цвет индикаторов: К – красный цвет индикаторов, З – зеленый цвет индикаторов, Ж – желтый цвет индикаторов, h – климатическое исполнение: УХЛ3.1 – для работы при температуре от минус 40 до плюс 55°С и относительной влажности воздуха не более 90 % при температуре плюс 30°С; i – специальное исполнение: - при отсутствии параметр не заполняется; - МЭК 61850-9-2 – поддержка прибором функций приема и выдачи данных измерений тока и напряжения по протоколу МЭК 61850-9-2 (данная опция должна быть обязательно указана для прибора ЩМК без аналоговых измерительных входов тока и напряжения). |
Таблица исполнений |
||||||||
Тип прибора ЩМКа |
Параметр кода полного условного обозначения | |||||||
Номинальное значение или коэффициент трансформации | Наличие интерфейса Ethernet | Наличие интерфейса RS | Схема измерения |
Цвет индикации |
Климатическое исполнение | Специальное исполнение | ||
b | c | d | e | f | g | h | i | |
ЩМК120С | x | x | 2REO | 2RS | x | К, З, Ж | + | МЭК 61850-9-2 |
2REC | ||||||||
U; U/100 |
I; I/1; I/5 |
2REO | 3П, 4П | + | ||||
2REC | ||||||||
Примечания: Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа. При отсутствии параметр i не заполняется. |
Пример оформления заказа |
Для прибора ЩМК120С, имеющего следующие характеристики: номинальное напряжение аналоговых измерительных входов напряжения – 400 В, номинальный ток аналоговых измерительных входов тока – 5 А, наличие двух интерфейсов Ethernet («витая пара»), наличие двух интерфейсов RS485, четырехпроводная схема измерения, зеленый цвет индикаторов, для работы при температуре от минус 40 до плюс 55 °С и относительной влажности воздуха не более 90 % при температуре плюс 30 °С ЩМК120С – 400 В – 5 А – 2RЕС – 2RS – 4П – З – УХЛ3.1 ТУ 25-7504.227-2014 Для прибора ЩМК120С без аналоговых измерительных входов (прием данных первичных измерений (сигналов) тока и напряжения обеспечивается только в цифровом виде через интерфейс Ethernet в формате входного цифрового потока МЭК 61850-9-2), имеющего следующие характеристики: наличие двух интерфейсов Ethernet («медь»), наличие двух интерфейсов RS485, зеленый цвет индикаторов, для работы при температуре от минус 40 до плюс 55 °С и относительной влажности воздуха не более 90 % при температуре плюс 30 °С ЩМК120С – x – x – 2RЕC – 2RS – x – З –УХЛ3.1– МЭК 61850-9-2 ТУ 25-7504.227-2014 |
