ComPact NSX630N | Автоматический выключатель

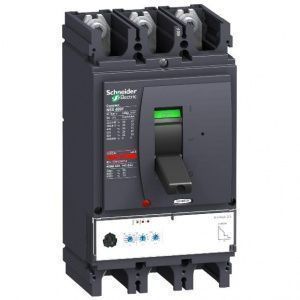

Автоматический выключатель ComPact NSX630N, 50 kA при 415 В пер.тока, расцепитель MicroLogic 2.3 400 A, 3П3Т
| Серия |
Compact |
|
|---|---|---|
| Наименование продукта |
Compact NSX |
|
| Серия |
ComPact NSX400...630 |
|
| Краткое название устройства |
NSX630N |
|
| Тип продукта |
Автоматический выключатель |
|
| Область применения |
Распределение |
|
| Количество полюсов |
3P |
|
| Описание защищенных полюсов |
3t |
|
| [In] номинальный ток |
400 А в 40 °C |
|
| [Ue] номинальное рабочее напряжение |
690 В Переменный ток 50/60 Гц |
|
| Тип сети |
Переменный ток |
|
| Частота сети |
50/60 Гц |
|
| Соответствие требованиям по изоляции |
Yes conforming to EN/IEC 60947-2 |
|
| Категория применения |
Категория А |
|
| [Icu] предельная отключающая способность |
85 кА в 240 В Переменный ток 50/60 Гц в соответствии с UL 508 22 кА Icu в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА Icu в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 20 кА в 600 В Переменный ток 50/60 Гц в соответствии с UL 508 50 кА в 480 В Переменный ток 50/60 Гц в соответствии с UL 508 50 кА Icu в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 кА Icu в 440 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
|
| Исполнение по отключающей способности |
N 50 кА 415 В Переменный ток |
|
| Наименование расцепителя |
Micrologic 2.3 |
|
| Технология расцепителя |
Электронный |
|
| Защитные функции блока управления |
LSoI |
|
| Тип управления |
Рычаг управления |
|
| Способ установки |
Стационарный |
| [Ui] номинальное напряжение изоляции |
800 В Переменный ток 50/60 Гц |
|
|---|---|---|
| Номинальное импульсное выдерживаемое напряжение |
8 кВ |
|
| [Ics] рабочая отключающая способность |
11 кА в 525 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 85 кА в 220/240 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 10 кА в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА в 380/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 42 kA at 440 V AC 50/60 Hz conforming to IEC 60947-2 |
|
| Механическая износостойкость |
15000 циклы |
|
| Электрическая износостойкость |
3000 циклы в 690 В In 6000 циклы в 690 В In/2 6000 циклы в 440 В In 12000 циклы в 440 В In/2 |
|
| Монтажная опора |
Задняя монтажная панель |
|
| Верхние присоединения |
Передний |
|
| Нижние присоединения |
Передний |
|
| Межполюсный шаг |
45 мм |
|
| Тип защиты |
Защита от перегрузки (с большой выдержкой времени) Защита от короткого замыкания с фиксированной выдержкой времени Мгновенная защита от короткого замыкания |
|
| Номинальный ток расцепителя |
400 A at 40 °C |
|
| [Ir] регулируемая уставка защиты с большой выдержкой времени от перегрузки |
9 регулируемых настроек |
|
| [Ir] long-time protection pick-up adjustment range |
160...400 A |
|
| Long-time protection delay adjustment type tr |
Фиксированный |
|
| [tr] long-time protection delay adjustment range |
16 с в 6 x Ir |
|
| Тепловая память |
20 минут до и после срабатывания |
|
| [Isd] регулируемая уставка защиты с малой выдержкой времени от перегрузки |
9 регулируемых настроек |
|
| [Isd] Short-time protection pick-up adjustment range |
1.5...10 x Ir |
|
| Short-time protection delay adjustment type tsd |
Фиксированный |
|
| [Ii] регулируемая уставка тока мгновенного срабатывания |
Фиксированный |
|
| [Ii] диапазон регулирования уставки тока мгновенного срабатывания |
4800 A |
|
| Защита от утечки на землю |
Отсуствует |
|
| Количество гнезд для дополнительных аксессуаров |
6 разъемы |
|
| Локальная индикация |
Готов к использованию: мигающий светодиод (Зеленый) Перегрузка: светодиод "105 % Ir" (Красный) Перегрузка: светодиод "90 % Ir" (желтый) |
|
| Ширина |
140 мм |
|
| Высота |
255 мм |
|
| Глубина |
110 мм |
|
| Вес нетто |
6,05 кг |
| Стандарты |
EN/IEC 60947 |
|
|---|---|---|
| Сертификаты |
CCC EAC Морское исполнение |
|
| Категория перенапряжения |
Класс II |
|
| Класс защиты от поражения электрическим током |
Класс II |
|
| Степень загрязнения |
3 в соответствии с IEC 60664-1 |
|
| Степень защиты IP |
IP40 в соответствии с МЭК 60529 |
|
| Степень ударостойкости IK |
IK07 в соответствии с IEC 62262 |
|
| Рабочая температура окружающей среды |
-25…70 °C |
|
| Температура окружающей среды при хранении |
-50…85 °C |
|
| Относительная влажность |
0…95 % |
|
| Рабочая высота |
0...2000 м без ухудшения рабочих характеристик 2000...5000 м с ухудшением рабочих характеристик |
| Тип упаковки 1 |
PCE |
|
|---|---|---|
| Кол-во едениц в упаковке |
1 |
|
| Вес упаковки |
5,57 кг |
|
| Высота упаковки 1 |
15 см |
|
| Ширина упаковки 1 |
16 см |
|
| Длина упаковки 1 |
29 см |
| Статус устойчивого продукта |
Грин Премиум продукция |
|
|---|---|---|
| Регламент REACh |
Декларация REACh |
|
| Директива EC RoHS |
Соответствует Декларация ЕС RoHS |
|
| Не содержит ртути |
Да |
|
| Информация об исключениях по регламенту RoHS |
Да |
|
| Регламент RoHS Китая |
Декларация RoHS Китая Продукт вне сферы действия RoHS Китая. Декларация вещества для сведения |
|
| Экологическая отчетнсть |
Экологический профиль продукта |
|
| Профиль кругооборота |
Информация о конце срока службы |
|
| WEEE |
На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры. |
| Гарантия |
Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
